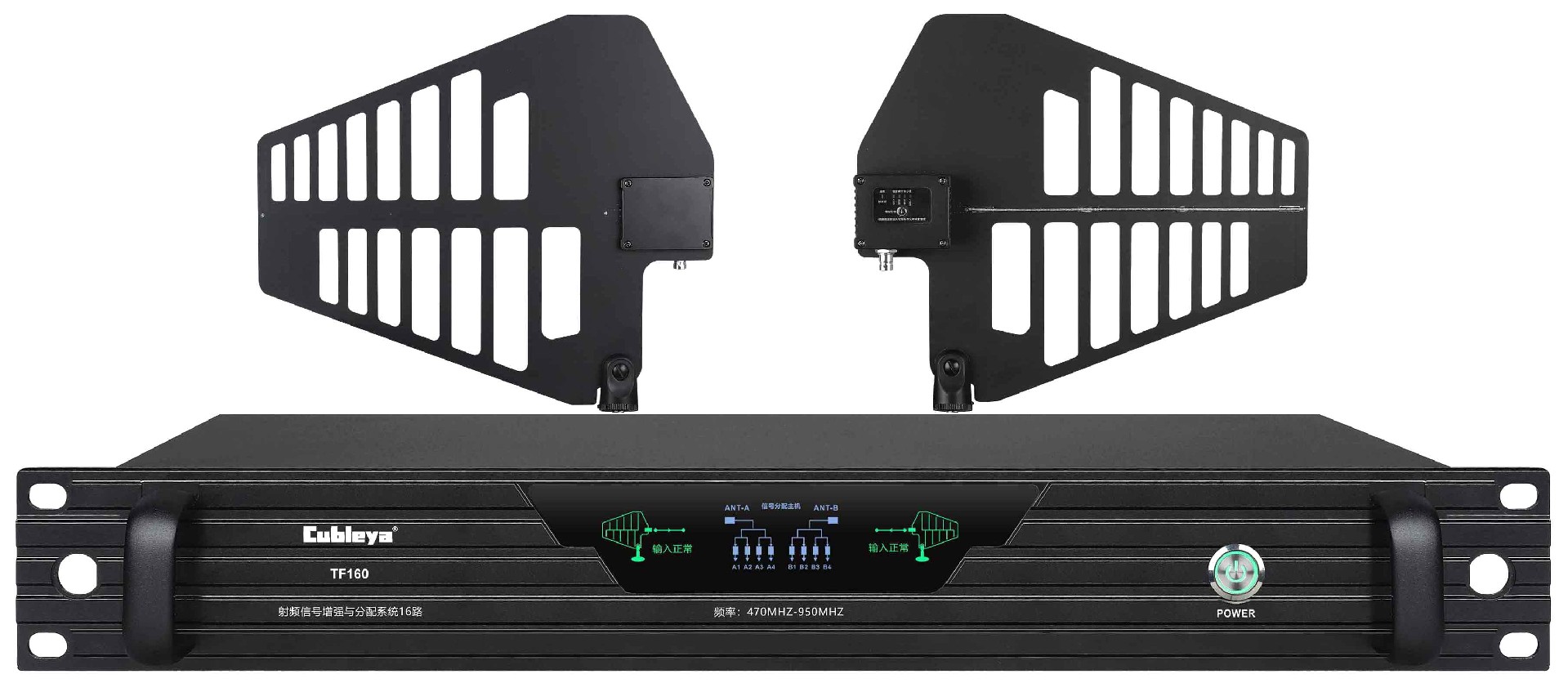

1、天线翼板与强波器参数

①天线类型：对数周期指向（LPDA）

②频率范围：400-950MHz

③输出接口：卡口母座（BNC)

④天线阻抗：50 Ω

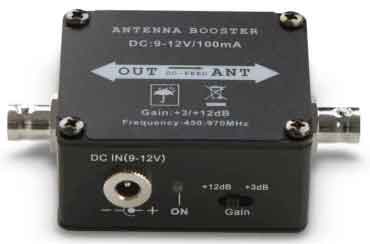

⑤内置强波器：+2db,+6db,+8db,+12db（四档可调）

⑥工作状态指示： 带电源与增益量LED指示

⑦指向性：水平90°垂直60°

⑧指向极性：垂直极化

⑨工作电压：偏压电源8~15 V DC

⑩外观尺寸（mm） ：320×275×22

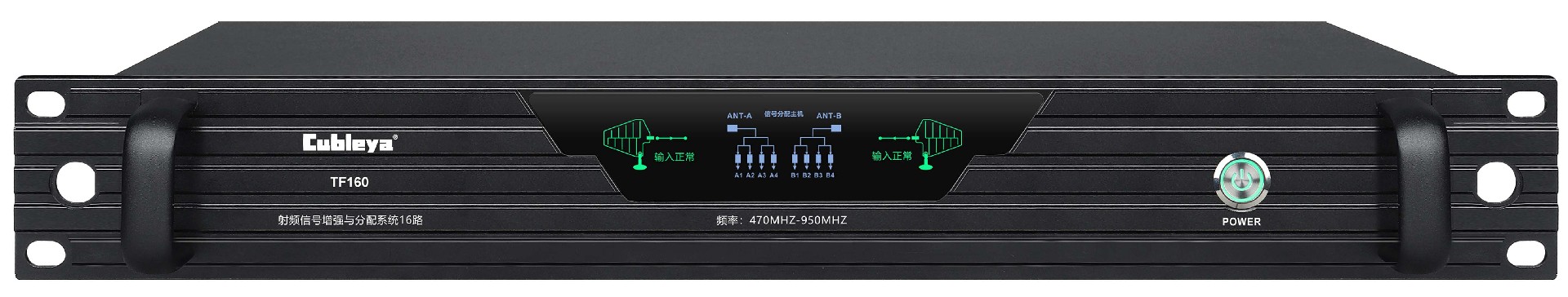

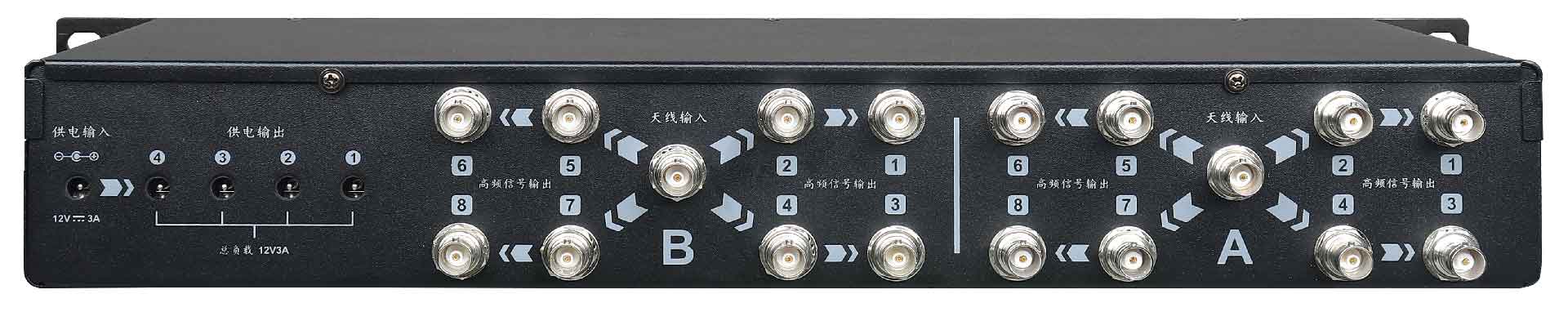

2、分配主机参数

①高频信号输入：2路BNC输入

②输入端信号最大灵敏度：+32dBm

③系统工作总电源：12V3A

④放大信号输出: 16路BNC输出

⑤系统DC输出： 4路DC  12V/1A 输出（为接收机供电）

⑥输出/入阻抗： 50 Ω

⑦系统信号输入端对外供电： +8.0V DC / 200mA

⑧外观尺寸（mm）：482长×66高×200宽

3、同轴电缆参数

①线材规格：发泡聚乙烯绝缘同轴电缆LMR195

②阻抗：50Ω

③弯曲半径：25mm

④线损：≤0.24db/m(20度）

⑤线径：6mm

⑥材质结构：5层带编织线与屏蔽层铜芯线
