功能参数说明

1、采用双通道真分集式接收技术. 每一路话筒信号都标配两组接收电路同时接收信号,采用彩色显示大屏显示出每通道话筒的射频/音频/电池电量/干忧信号/SQ 距离/锁止等工作状态.

2、系统标配工作频率独立可调、音量独立可调、SQ 独立可调、IR红外独立控制、独立搜频功能、一键独立锁止、一键编组调取功能.

3、系统标配内置 5 组叠机频率可供调用.为同一场所同时叠机使用 1- 5 套系统提供安装支持，兼容大部分天线放大系统,专为网络机柜的固定安装设计了前置 4 个天线安装点,并提供 2+1 音频输出接口,方便与多规格设备对接安装.

4、系统工作频率范围为 640MHZ-690MHZ. 每个通道均设有 100 个频点可调.双通道共 200 个频点可调.

频率库设计如下:

MIC-1 工作频频率: 640-665MHZ 通道数: CH01-CH100

MIC-2 工作频频率: 665-690MHZ 通道数: CH101-CH200

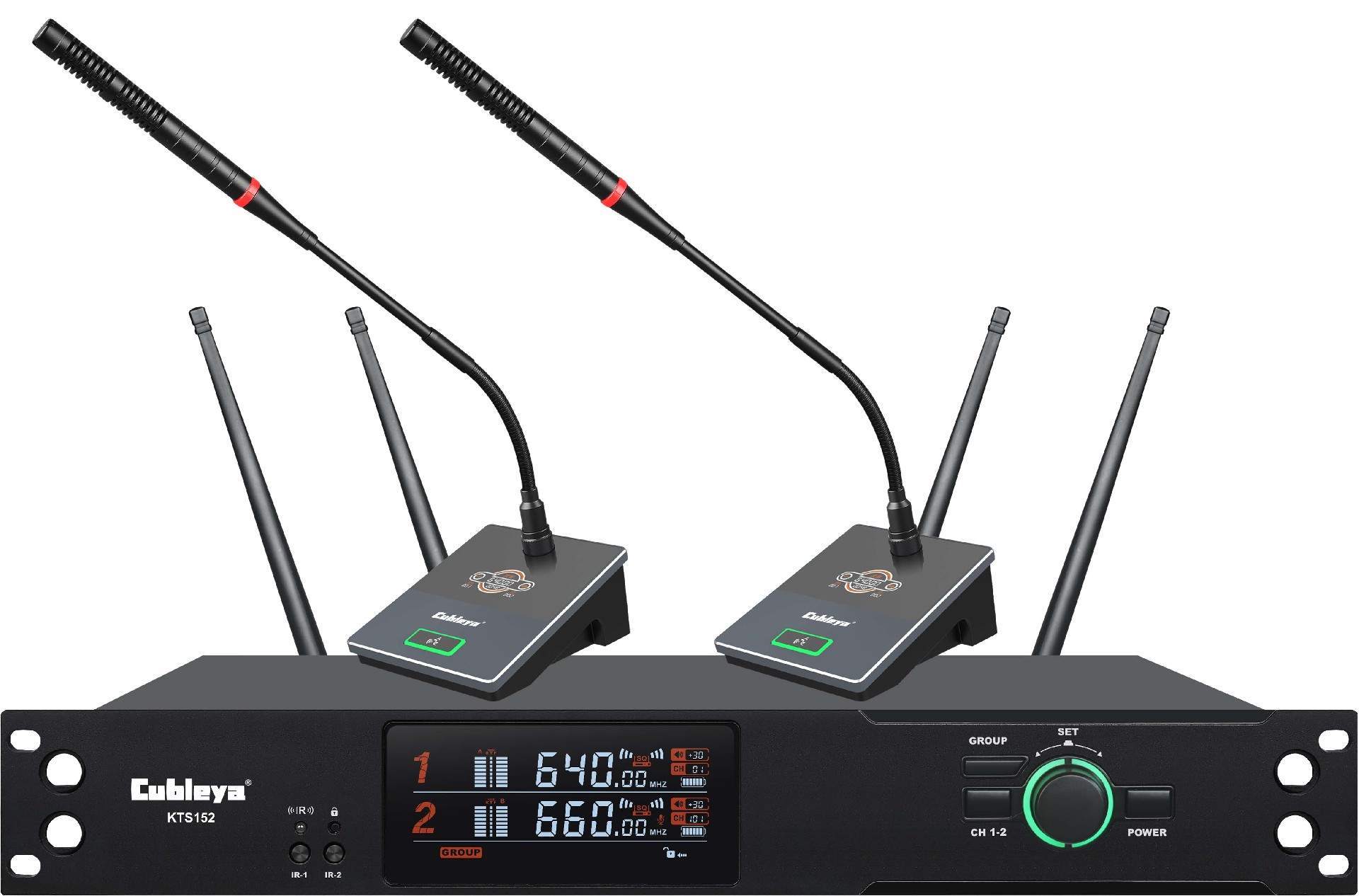

一、发射器技术指标

1、管身材质：全铝金属管体或铝壳领夹

2、载波频段：UHF640~690MHz

3、频带宽度：50MHz

4、频率调整：红外对频/手动调节

5、输出功率：13mW

6、谐波幅射：＜55dBc

7、手持式音头：动圈式

8、领夹与会议: 电容式

9、使用电池：5 号电池两只 (会议座 3 节)

10、操作显示：LCD 同时显示电池容量，频道

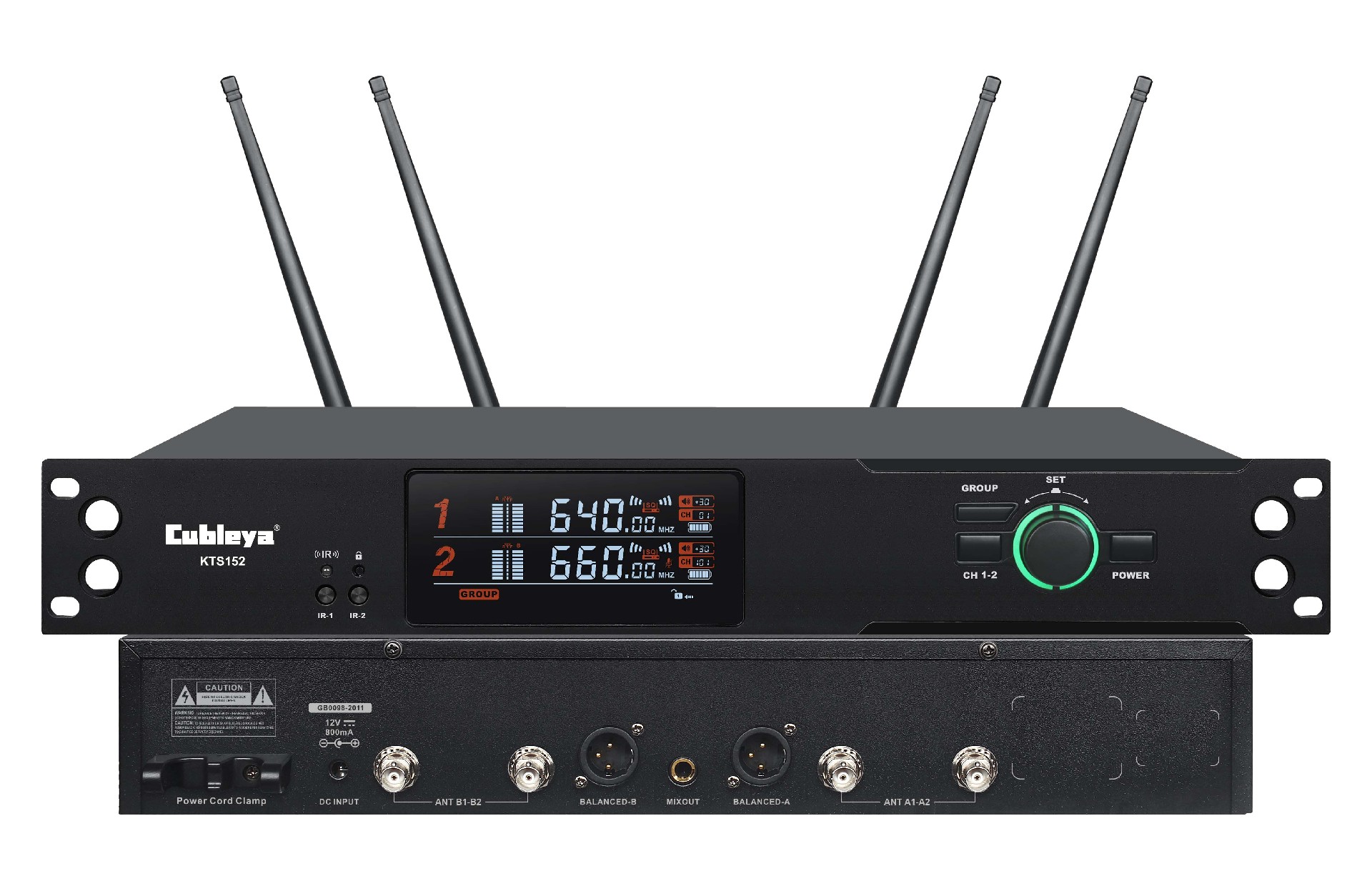

二、接收机技术指标

1、射频稳定度：±0.005%（-10~50℃）

2、载波频率：UHF640~690MHz

3、频率宽度：50MHz

4、操作方式：手动调整

5、灵敏度：在偏移度等于 25KHz。输入–95dBm 时，S/N＞80Db

5、综合 T.H.D：＜0.5%@1KHz

6、频率响应：60Hz~15KHz

7、最大输出电压：0dbV@45KHz

8、输出插座：XLR 平衡式及 6.3 不平衡式

9、静音控制模式：音码及杂讯双重静音控制

10、有效工作距离: 理想工况下约 50 米~200 米.

11、工作电压：DC12V/1000mA
