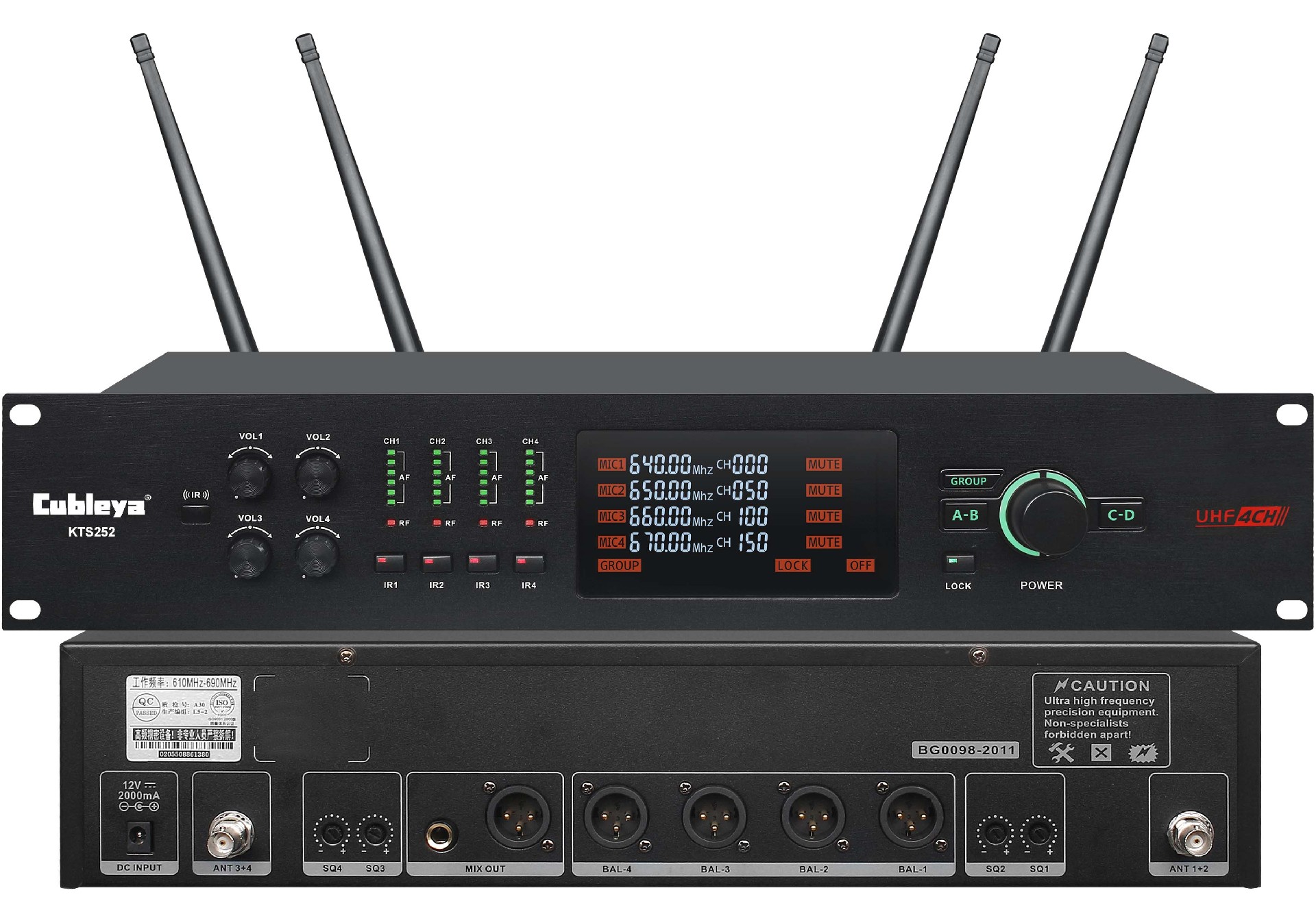

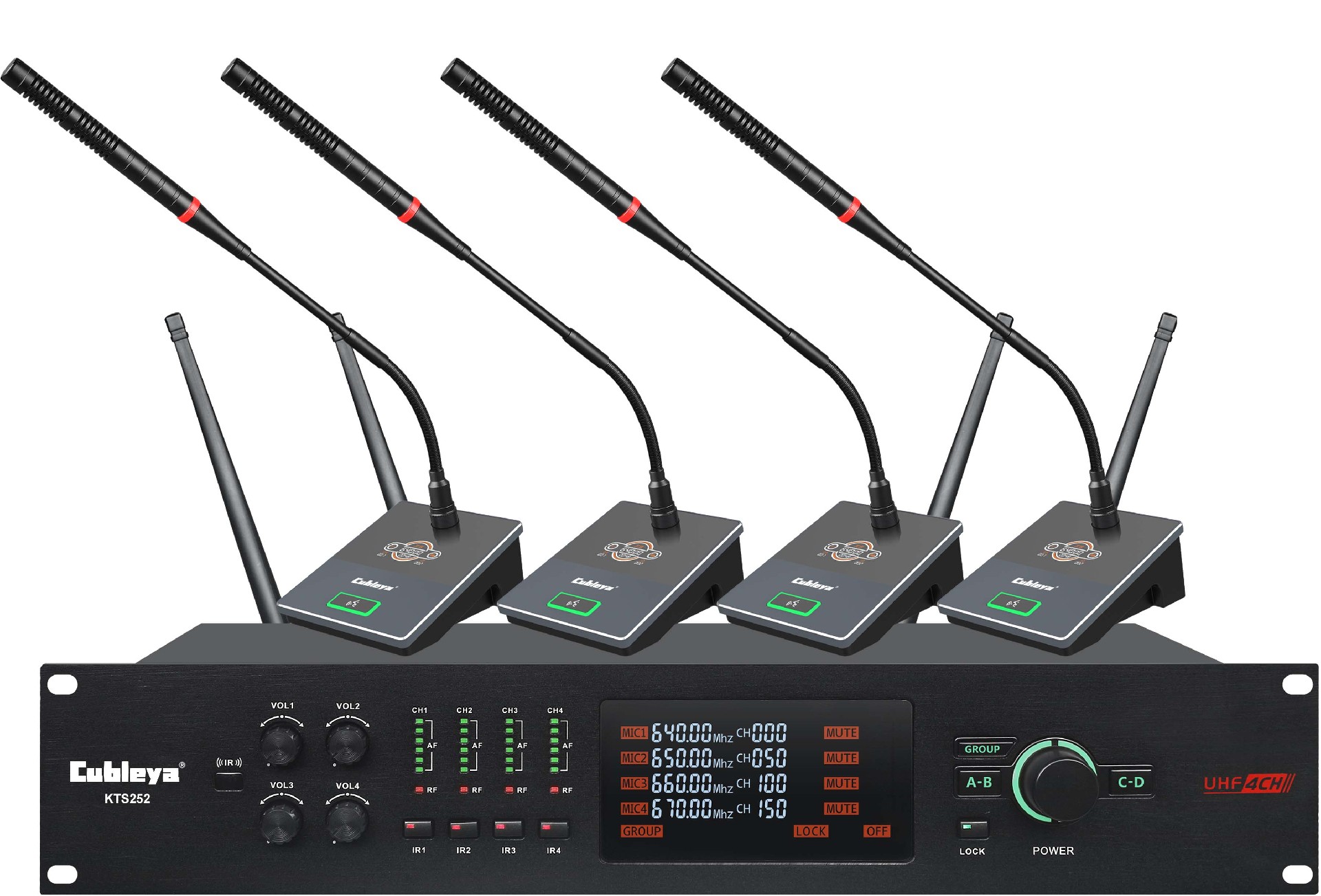

功能参数说明

1、采用四通道真分集式接收技术. 每一路话筒信号都标配两组接收电路同时接收信号,采用彩色显示大屏显示出每通道话筒的射频/音频/电池电量/干忧信号/SQ距离/锁止等工作状态.

2、系统标配工作频率独立可调、音量独立可调、SQ独立可调、IR红外独立控制、独立搜频功能、一键独立锁止、一键编组调取功能.

3、系统标配内置4组叠机频率可供调用.为同一场所同时叠机使用1- 4套系统提供便捷安装支持.

4、兼容大部分天线放大系统,专为固定机安装设计了前置天线安装点,并提供4+2音频输出接口,方便与多规格设备对接安装.

5、系统工作频率范围为640MHZ-690MHZ. 每个通道均设有50个频点可调.四通道共200个频点可调. 频率库设计如下:

MIC-1    工作频频率: 640-652MHZ    通道数: CH01-CH50

MIC-2    工作频频率: 652-665 MHZ    通道数: CH51-CH199

MIC-3    工作频频率: 665-677 MHZ    通道数: CH101-CH150

MIC-4    工作频频率: 677-690 MHZ    通道数: CH151-CH200

一、发射器技术指标

1、管身材质：全铝金属管体或领夹

2、载波频段：UHF640~690MHz

3、频带宽度：50MHz

4、频率调整：红外对频/手动调节

5、输出功率：15mW

6、谐波幅射：＜55dBc

7、最大偏移度：±48KHz

8、音头：动圈式

9、使用电池：3号（AA）电池两只

10、操作显示：LCD同时显示电池容量，频道

二、接收机技术指标

1、射频稳定度：±0.005%（-10~50℃）

2、载波频率：UHF640~690MHz

3、频率宽度：50MHz

4、操作方式：手动调整

5、灵敏度：在偏移度等于25KHz。输入–95dBm时，S/N＞80Db

6、最大偏移度：±48KHz

7、综合S/N比：＞102Db

8、综合T.H.D：＜0.5%@1KHz

9、频率响应：60Hz~15KHz

10、最大输出电压：0dbV@45KHz

11、输出插座：XLR平衡式及6.3不平衡式

12、静音控制模式：音码及杂讯双重静音控制

13、静音调整：-65dB~-100dB

14、有效工作距离: 理想工况下约80米~200米.

15、工作电压：DC12V/1000mA
